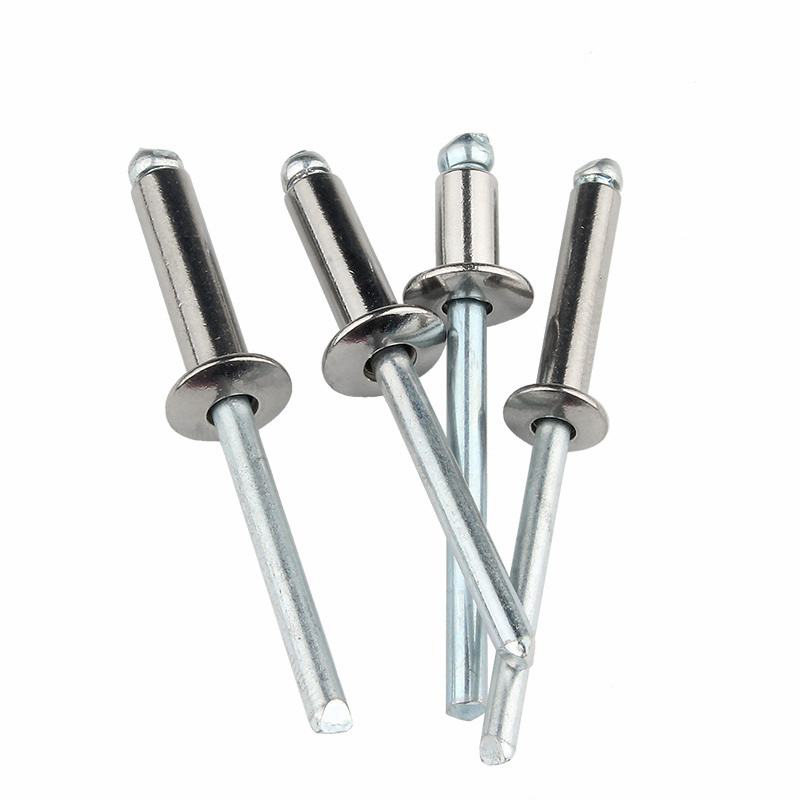

Blindnagler, også kjent som popnagler, er permanente mekaniske festemidler som brukes når bare én side av et arbeidsstykke er tilgjengelig. De består av en sylindrisk kropp (skall) med en dor gjennom midten. Under installasjonen trekkes doren inn i skallet, noe som får blindsiden til å deformeres og danner et sekundært hode som klemmer materialer sammen.
Begrepet "blind" refererer til installasjonstilstanden, ikke selve festet. Denne typen nagler er mye brukt i bilmontering, metallproduksjon, romfartskonstruksjoner, bygningsbekledning og generell produksjon der tilgangen er begrenset til én side.
En blindnagle består av fire nøkkelseksjoner:
| Komponent | Beskrivelse |
| Naglekropp (skall) | Hul sylinder med et forhåndsformet hode (vanligvis kuppelformet eller forsenket) |
| Dorn | Innerstamme med bruddpunkt designet for å skilles ved en bestemt strekkkraft |
| Innstillingshode (på verktøy) | Verktøykomponent som griper dornen og gir trekkkraft |
| Blindsidehode | Den deformerte delen opprettet under herding som klemmer materialer fra den utilgjengelige siden |
Driftsprinsipp: Nagleverktøyet tar tak i doren og trekker den utover. Når spindelen trekkes tilbake, tvinger dens forstørrede tupp naglekroppen til å utvide seg radielt på den blinde siden, og danner et pæreformet hode. Ved en forhåndsbestemt spenning bryter doren ved halspunktet, og etterlater den innstilte naglen på plass.
Valg av naglemateriale skal baseres på grunnmaterialet som skjøtes, miljøeksponering og krav til mekanisk belastning.
Aluminiumsnagler (med stål- eller aluminiumsdor)
Mest vanlig type, egnet for generell montering
Lett, moderat skjær- og strekkstyrke
Brukes til metallplater, HVAC-kanaler, forbrukerprodukter, bilinteriør
Stålnagler (forsinket eller vanlig)
Høyere styrke enn aluminium
Egnet for strukturelle applikasjoner og tunge materialer
Brukes i stålrammer, maskinvern, industrielt utstyr
Nagler i rustfritt stål
Korrosjonsbestandig, egnet for utendørs og marine miljøer
Høyere styrke og hardhet krever kraftigere installasjonsverktøy
Brukes i marin maskinvare, arkitektonisk kledning, kjemisk prosessutstyr
Kobber- og messingnagler
God elektrisk ledningsevne og korrosjonsmotstand
Brukes i elektriske applikasjoner, dekorativ maskinvare, lærvarer
Monel-nagler (nikkel-kobberlegering).
Utmerket korrosjonsbestandighet i sjøvann og kjemiske miljøer
Høy styrke og temperaturbestandighet
Brukes i marin engineering, kjemiske anlegg, offshore strukturer
Diameter: Naglediameteren refererer til den ytre diameteren på kroppen. Vanlige størrelser inkluderer 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Diametervalg er basert på bærekravet: større diametre gir høyere skjærstyrke og strekkstyrke.
Grepområde: Dette er den totale tykkelsen på materialene som skal skjøtes. Hver naglestørrelse dekker et spesifikt grepsområde, vanligvis levert av produsenten.
| Diameter | Typisk Grip Range | Påføringstykkelse |
| 2,4 mm | 1,0~3,0 mm | Tynt ark og elektronikk |
| 3,2 mm | 1,5~4,5 mm | Lett metallplate |
| 4,0 mm | 2,0~5,0 mm | Medium ark montering |
| 4,8 mm | 2,5~6,5 mm | Generelle strukturelle forbindelser |
| 6,4 mm | 3,0~8,0 mm | Kraftige applikasjoner |
Kritisk regel: Gripeområdet må dekke den faktiske materialtykkelsen. Hvis naglen er for kort, kan den ikke danne et skikkelig blindhode, noe som resulterer i skjøtesvikt. Hvis den er for lang, kan det hende at doren ikke brekker rent, slik at overflødig kropp stikker ut.
Riktig hullforberedelse er avgjørende for pålitelig nagleytelse.
Hulldiameter: Hullet skal være 0,1~0,2 mm større enn naglekroppens diameter. Overdimensjonerte hull reduserer skjærstyrken og tillater leddbevegelse. Underdimensjonerte hull kan skade naglekroppen under innsetting og kan forårsake vanskeligheter med å feste.
| Naglediameter | Anbefalt hullstørrelse |
| 2,4 mm | Φ2,5~2,6 mm |
| 3,2 mm | Φ3,3~3,4 mm |
| 4,0 mm | Φ4,1~4,2 mm |
| 4,8 mm | Φ4,9~5,0 mm |
| 6,4 mm | Φ6,5~6,6 mm |
Kantavstand: Hullsenteret skal være minst 2× naglediameter fra kanten av materialet. Utilstrekkelig kantavstand fører til at materialet rives ut når naglen er belastet.
Materialjustering: Alle lag må være riktig justert før boring eller stansing. Grader skal fjernes fra begge sider av hullet for å sikre at naglekroppsetene flukter mot arbeidsstykket.
Trinn 1: Velg riktig nagle Bekreft at diameter, grepsområde og materiale er passende for applikasjonen.
Trinn 2: Klargjør arbeidsstykkene. Bor eller stikk hull gjennom alle lag. Fjern grader og rengjør overflater. Klem materialer sammen for å forhindre separasjon under nagling.
Trinn 3: Sett inn naglen Plasser naglen gjennom hullet fra den tilgjengelige siden. Det forhåndsformede hodet skal sitte flatt mot den øvre overflaten. Sørg for at naglekroppen strekker seg helt gjennom alle lag.
Trinn 4: Plasser nagleverktøyet. Monter det passende nesestykket på nagleverktøyet. Plasser nesestykket over nagledoren, og sørg for fullt inngrep.
Trinn 5: Betjen verktøyet. Klem eller aktiver verktøyet for å trekke i doren. Fortsett til doren knekker ved det angitte halspunktet. En riktig innstilt nagle vil vise blindhodet fullt utformet og den ødelagte doren i flukt med eller litt under fabrikkhodet.
Trinn 6: Inspiser installasjonen Sjekk at:
Fabrikkhodet er plassert i flukt mot materialet
Det er ingen gap mellom materialene
Blindhodet er fullt utformet (synlig fra tilgjengelig side ved å trekke opp materialet hvis aktuelt)
Dornbruddet er rent og på riktig dybde
| Mangel | Observerbart skilt | Sannsynlig årsak |
| Ufullstendig blindhode | Blindsiden viser liten eller ingen deformasjon | Nagle for lang for materialtykkelse; utilstrekkelig trekkkraft |
| Ødelagt dor før sete | Doren går i stykker uten klemmaterialer | Verktøyets nesestykke for lite; nagle for kort; overdreven materialpakking |
| Skadet fabrikkhode | Sprekker eller deformasjoner på tilgjengelig side | Overdreven kraft; feiljustert verktøy; sprøtt materiale |
| Løs ledd | Materialer kan skilles eller flyttes etter setting | Feil grepsområde; hull overdimensjonert; utilstrekkelig innstillingssyklus |
| Doren satt fast i verktøyet | Dorn løsner ikke etter pause | Nesestykke slitt; fremmedlegemer i verktøyet; feil nesestykkestørrelse |
| Ovalt eller deformert hull | Hullform forvrengt etter setting | Overdimensjonert hull; materialer feiljustert; overdreven sidebelastning |
Manuell nagletang Egnet for sporadisk bruk og lette bruksområder. Modeller tilgjengelig for naglediametre opptil 4,8 mm. Utformingen av innflytelse varierer: enkelthåndtak for små nagler, sammensatt virkning for større størrelser.
Pneumatiske naglepistoler Luftdrevne verktøy egnet for produksjon av store volum. Tilby konsekvent trekkkraft og raskere syklustider. Nødvendig for nagler med stor diameter og rustfrie ståltyper. Lufttilførsel vanligvis 5~7 bar.
Batteridrevet nagleverktøy Bærbart og egnet for feltbruk. Tilby tilstrekkelig kraft for de fleste universalnagler opp til 4,8 mm. Batteriteknologi gir trådløs bekvemmelighet, men med begrenset sykluskapasitet per lading.
Hydrauliske og servonagler Brukes til tunge industrielle applikasjoner, inkludert høyfaste strukturnitter. Gi presis overvåking av trekkkraft og datasporing for kvalitetssikring.
Valg av nesestykke: Hver naglediameter krever et tilsvarende nesestykke. Det er nødvendig å bytte nesestykker ved endring av naglestørrelser. Noen verktøy tilbyr hurtigskiftesystemer for produksjonseffektivitet.
Blindnagleskjøter er typisk utformet for skjærbelastninger (krefter parallelt med skjøteplanet), ikke primære strekkbelastninger (krafter som trekker materialer fra hverandre).
Skjærstyrke er den maksimale kraften som naglen tåler vinkelrett på sin akse. Dette er den primære designparameteren for de fleste runde ledd.
Strekkfasthet er den maksimale trekkkraften som naglen tåler langs sin akse. Generelt lavere enn skjærstyrke for de fleste blindnagletyper.
Utmattingsytelse: Blindnagler har lavere utmattelsesmotstand sammenlignet med solide nagler på grunn av den hule kroppen og spenningskonsentrasjonen ved dorhullet. For sykliske belastningsapplikasjoner skal strukturelle nagler eller høyfaste typer (som monel eller stål) vurderes.
Skjøtdesignanbefaling: Bruk flere nagler i et forskjøvet mønster i stedet for en enkelt nagle i en tungt belastet skjøt. Minimumsavstanden mellom nagler er 3× naglediameter for å unngå materialsvekkelse.
Ulike materialer i kontakt skaper galvanisk korrosjonsrisiko. Velg naglemateriale som er kompatibelt med basismaterialet.
| Grunnmateriale | Anbefalt naglemateriale |
| Aluminiumsplate | Aluminium (med ståldor akseptabel) |
| Stålplate (malt/umalt) | Stål (sinkbelagt) eller rustfritt stål |
| Plate i rustfritt stål | Rustfritt stål |
| Kobberlegeringer | Messing eller kobber |
| Marine miljøer | Monel eller rustfritt stål 316 |
Regel: Nagler skal være katodisk (mer edle) i forhold til grunnmaterialet for å unngå akselerert korrosjon av grunnmaterialet. Hvis du er usikker, isoler med tetningsmasse eller pakninger.
Forseglede nagler: Har en lukket ende som forhindrer vann- eller gasslekkasje gjennom midten. Brukes i vanntette applikasjoner, trykkbeholdere og værutsatte strukturer.
Multi-grip nagler: Designet for å dekke et bredere grepsområde, noe som reduserer lagerkravene. Egnet for bruksområder med varierende materialtykkelse.
Selvgjennomtrengende nagler (SPR): Installert uten forhåndsborede hull. Naglen stikker gjennom det øverste laget og blusser inn i det nederste laget. Brukes i bilmontering, spesielt for aluminium og blandede materialer.
Breakstemnagler: Spindelhodet forblir fanget inne i naglekroppen etter setting, og forhindrer at spindelen faller ut. Nødvendig i applikasjoner der løse dorer kan forårsake forurensning (matforedling, elektronikk).
Rillede nagler: Har en rillet kropp for forbedret opptrekksytelse i myke materialer som plast, tre eller kompositter.
Nagler skal lagres i tørre, rene forhold med beskyttelse mot fuktighet og forurensninger. Aluminium- og stålnagler kan oksidere i fuktige omgivelser, noe som påvirker innstillingsytelsen og korrosjonsbestandigheten.
Oppbevares i originalemballasje til bruk
Hold lagringsområdets fuktighet under 60 %
Unngå eksponering for oljer, løsemidler og industristøv
Roter beholdning på en først-inn-først-ut-basis
Nagler lagret i lengre perioder (over 24 måneder) skal inspiseres for korrosjon eller nedbrytning før bruk
Visuell inspeksjon (installasjonssjekk):
Fabrikkhodet er flush og konsentrisk
Dornbruddet er rent og synlig under hodet
Ingen sprekker eller forvrengninger på hver side
Strekktrekktest: Trekk-testprøvengler med jevne mellomrom ved hjelp av en strekktester for å bekrefte skjær- og strekkverdier oppfyller spesifikasjonene. Minimum prøve: 5 nagler per batch.
Griptest: Kontroller at gjenværende dorlengde inne i den innstilte naglen er innenfor akseptable grenser (vanligvis 0,5~1,5 mm under hodeoverflaten).
Destruktiv inspeksjon: Tverrsnittsvalgte nagler for å inspisere blindhodeformasjonen og bekrefte tilstrekkelig materialdeformasjon. Dette er spesielt viktig under prosessvalidering og verktøyendringsvalidering.
| Problem | Umiddelbar sjekk | Løsning |
| Nagle spinner i hull | For stor hulldiameter | Erstatt med nagle med større diameter; riktig hullstørrelse |
| Kan ikke sette inn nagle | For liten hulldiameter | Røm hullet til riktig størrelse |
| Verktøyet kan ikke trekke | Feil nesestykke eller slitt verktøykjeve | Bytt nesestykket; serviceverktøy |
| Dornen knekker for tidlig | For kort grep | Bruk nagle med lengre grep |
| Dornen vil ikke knekke | Utilstrekkelig trekkkraft | Bruk kraftigere verktøy; sjekk lufttrykket |
| Blindhode ikke dannet | Nagle for lang eller verktøyfeil | Bekreft grepsområdet; sjekk verktøyets funksjon |
| Materialer skilles etter setting | Utilstrekkelig klemkraft | Forkort grepområdet; øke hulltilpasningsnøyaktigheten |
Denne veiledningen gir grunnleggende referanse for valg og installasjon av blindnagler. For kritiske bruksområder, konsulter produsentens tekniske spesifikasjoner og utfør kvalifikasjonstesting på representative sammenstillinger før produksjon.
